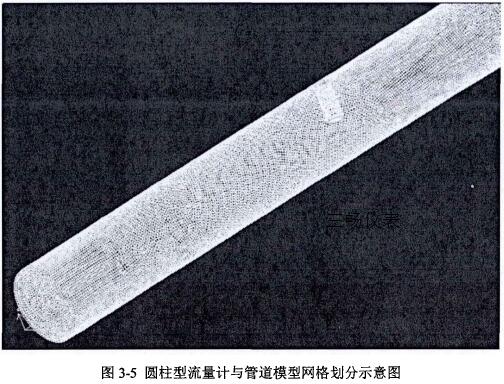

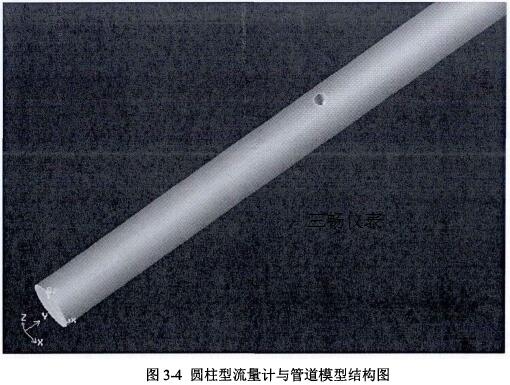

管道模型按照實驗室實體管道建立，即管長為４ｍ，管徑為１５０ｍｍ，插入式電磁流量計模型為半徑２ｃｍ的圓柱體，位于管道入口處Ｉｍ。為讓繞流效果更佳明顯，選擇流量計插入管道深度為１／２管徑，即７．５ｃｍ。跟管道和插入式電磁流量計相比，流量計的檢測電極很小，對流場造成的影響可Ｗ忽略不計，因此在建模時可Ｗ忽略電極，簡化其幾何結(jié)構(gòu)，只建立管道模型及插入式電磁流量計模型。要將二者合并成為一個整體來劃分網(wǎng)格，所Ｗ需要對二者做布爾運算的減法運算，建立模型后如圖３－４所示。
