電磁流量計選型的正確與否是保證用好電磁流量計的前提條件。但電磁流量計的正確接線也是至關重要的。因?yàn)橛械目蛻粼诎惭b好電磁流量計之后并沒有正常工作，認為電磁流量計是壞的有質量問題，其實不然，有的時候就會因?yàn)榻泳€錯誤這個簡單的問題導致流量計不能正常工作。下面我們講解下電磁流量計接線方式圖以及電磁流量計如何接線

電磁流量計的接線



1.分體式安裝連接的信號電纜線越短越好；



2.信號電纜必須與其它動力線嚴格區分開；



3.不能將多余的電纜卷在一起，應將多余的電纜剪掉。電纜進入傳感器電器接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

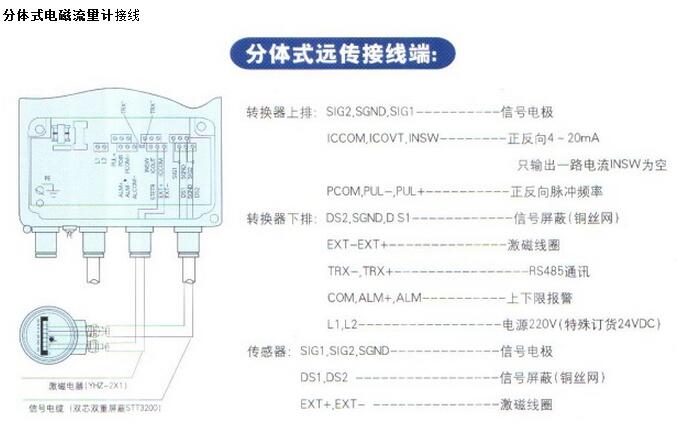

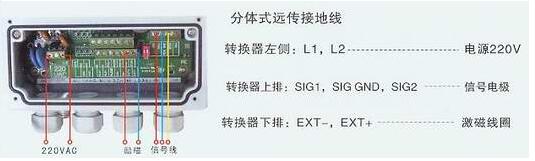

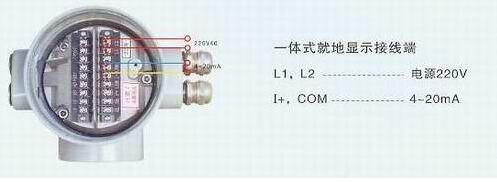

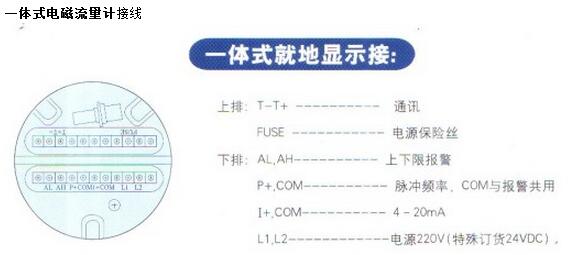

看了上面四個接線方式圖應該基本可以了解電磁流量計如何接線了，相關文章推薦：分體式電磁流量計轉換器端子接線方式
