固井泥漿流量計
產品說明：仕樂克專業生存固井泥漿流量計，買固井泥漿流量計找仕樂克儀表,仕樂克電磁流量計質量好，穩定性強，高品質讓你沒有后顧之憂,一年質保，終身維護！電話18992849352
全國咨詢熱線：
18992849352
產品說明
西安仕樂克電磁流量計生產廠家18992849352楊經理：QQ526929973
固井泥漿流量計訂貨須知：
用戶在定購固井泥漿流量計時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。
需要我公司的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長度。我們的流量計質量優秀，價格合理，產品優越，
西安仕樂克專業生產智能電磁流量計,質量好,穩定性強,精度高。買電磁流量找仕樂克儀表,高品質低價格,完善的售后服務,贏得國內外客戶一致好評!電磁流量價格電話18992849352。服務到位!一年質保，終身維護.
一、固井泥漿流量計概述
SCLDE系列循環水流量計是采用國際先進技術研發的一種高智能、高可靠性的流量計,不僅可用于一般的過程檢測,還適用于礦漿、紙漿及糊狀液體的測量，廣泛應用于石油、化工、鋼鐵、食品、電力、造紙、水利給排水、水政水資源等行業。
固井泥漿流量計口徑及流量的選擇
公稱通徑(mm) 可測量流量范圍(m3/h) 有效測量流量范圍(m3/h) 公稱通徑(mm) 可測量流量范圍(m3/h) 有效測量流量范圍(m3/h) 10 0.0142～3.3912 0.0848～2.826 300 12.717～3052 76.302～2543 15 0.0318～7.6302 0.1908～6.3585 350 17.31～4154 103.86～3461 20 0.0566～13.5648 0.3392～11.304 400 22.61～5425 135.65～4521 25 0.0883～21.195 0.5298～17.6625 450 28.62～6867 171.68～5722 32 0.1447～34.7258 0.8682～29.9382 500 35.33～8478 211.95～7065 40 0.2261～54.2592 1.3565～45.216 600 50.87～12208 305.2～10173 50 0.3533～84.78 2.1195～70.65 700 69.24～16616 415.4～13847 65 0.5970～143.28 3.5819～119.39 800 90.44～21703 542.6～18086 80 0.9044～217.03 5.4259～180.86 900 114.46～27468 686.7～22890 100 1.413 ～339.12 8.478～282.6 1000 141.3～33912 847.8～28260 125 2.2079～529.87 13.2468～441.56 1200 203.5～48833 1221～40694 150 3.1793～763 19.0755～635.85 1400 277～66467 1662～55389 200 5.652～1356 33.912～1130.4 1600 361.8～86814 2171～72345 250 8.8313～2119 52.9875～1766 1800 457.9～109874 2747～91562

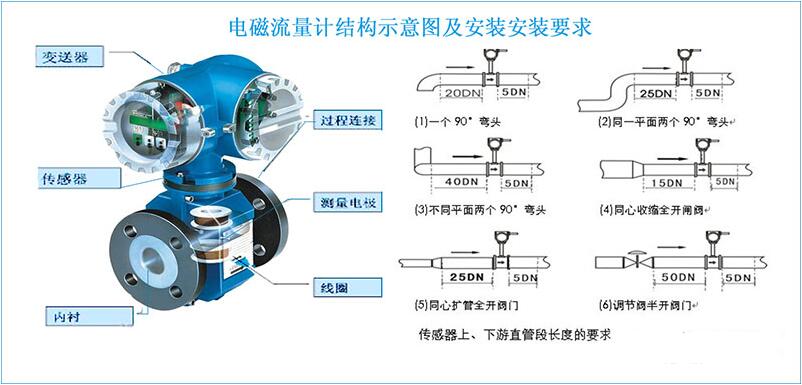

一體式電磁流量計解剖圖片以及安裝要求：

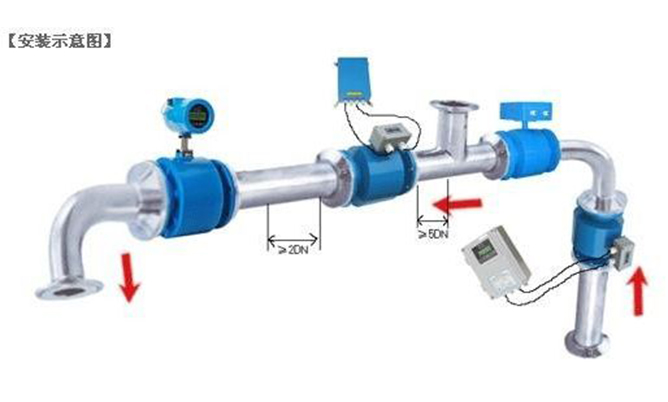

分體型電磁流量計,仕樂克分體型電磁流量計安裝示意圖
二、固井泥漿流量計特點
測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響。
測量管無阻礙、無活動部件、無壓損，直管段要求較低。
電磁流量傳感器可帶接地電極，實現儀表良好接地。
電磁流量傳感器采用先進加工工藝，使儀表具有良好的抗負壓能力。
全數字量處理，抗干擾能力強，測量可靠，精確度高。
高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，在強光下貨夜晚都能清晰讀書。
具有雙向流量、雙向總量累計功能，電流、頻率具備雙向輸出功能。
儀表系統測量精度高，使用范圍寬，不是可用于污水、水泥漿液礦漿液等的測量，還可用于強酸、強堿液體流量的測量。
轉換器輸出功能強大：不但具有4-20mA、脈沖輸出，還具有RS485或RS232、HART 等數字通訊以及GPRS無線數據遠傳。
三、固井泥漿流量計主要技術數據
公稱通徑：DN6-3000mm
公稱壓力：0.6、1.0、1.6、4.0MPa(高壓可根據用戶要求加工)
精 度：±0.2% ±0.5%(示值誤差)
測量范圍(流量):0-1m/s至0-10m/s
介質溫度：分體型-10℃～+80℃（PTFE和F46襯里-40℃～+180℃） 一體型-10℃～+80℃
環境溫度：-25℃～+60℃
環境濕度：5～100%RH（相對濕度）
介質電導率：大于20μS/cm
安 裝：一體型、分體型
外殼防護等級：傳感器IP65、IP68可選（IP65：塵密、防噴水型，即可允許水龍頭 從任何方向對儀表噴水；IP68：塵密、潛水型，能長期在水中工作）
轉換器IP65
電極結構：三電極結構、刮guadao電極結構
被測介質最高溫度：氯丁橡膠襯里最高80℃，聚氨脂襯里最高80℃，聚四氟乙烯襯里最高180℃， 耐高溫橡膠襯里最高120℃
傳感器輸出信號：0-0.2mVp-p至0-2mVp-p

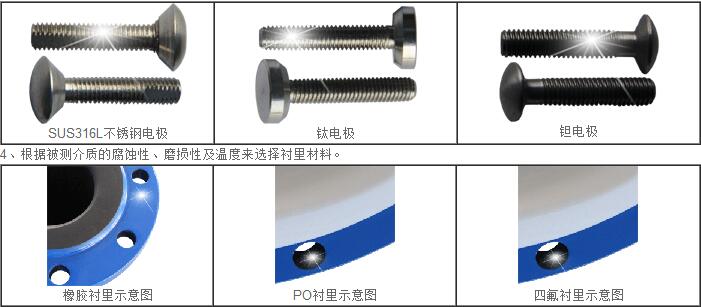

電極材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B、C、鈦Ti、鉭（Ta）、不銹鋼涂覆碳化鎢、特殊
防爆標志：ExmⅡT4，ExmdⅡBT4
固井泥漿流量計一體式技術參數
|
公稱通徑(mm) (特殊規格可定制) |
管道式四氟襯里：DN10～DN1200 |
|
|
管道式橡膠襯里：DN40～DN2000 |
||
|
流動方向： |
正，反，凈流量 |
|
|
量程比： |
150：1 |
|
|
重復性誤差： |
測量值的±0.1% |
|
|
精度等級： |
管道式：0.5級，1.0級 |
|
|
被測介質溫度： |
普通橡膠襯里：－20～＋60℃ |
|
|
高溫橡膠襯里：－20～＋90℃ |
||
|
聚四氟乙稀襯里：－30～＋100℃ |
||
|
高溫型四氟襯里：－20～＋180℃ |
||
|
額定工作壓力： (高壓可定制) |
DN6－DN80：≤1.6MPa |
|
|
DN100－DN250：≤1.0MPa |
||
|
DN300－DN1200：≤0.6MPa |
||
|
流速范圍： |
0.1－15m/s |
|
|
電導率范圍： |
被測流體電導率≥5μs/cm |
|
|
電流輸出： |
負載電阻 |
0～10mA：0～1.5kΩ |
|
4～20mA：0～750 kΩ |
||
|
數字頻率輸出： |
輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA |
|
|
供電電源： |
AC220V、DC24V或3.6V電池 |
|
|
要求直管段長度 |
上游≥5DN，下游≥2DN |
|
|
連接方式： |
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 |
|
|
防爆等級： |
mdIIBT4 |
|
|
防護等級： |
IP65，特殊訂制最高可達IP68 |
|
|
環境溫度： |
－25～＋60℃ |
|
|
相對溫度： |
5%～95% |
|
|
消耗總功率： |
小于20W |
|
四、固井泥漿流量計選型
1、選型代碼
|
型號 |
說明 |
|||||||||
|
SCLDE — |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
-□ |
|
|
通徑 |
|
|
|
|
|
|
|
|
|
10-2200mm |
|
組合 |
T |
一體型 |
||||||||
|
C |
分體型 |
|||||||||
|
電極材料 |
M |
不銹鋼 |
||||||||
|
T |
Ti(鈦) |
|||||||||
|
D |
Ta(鉭) |
|||||||||
|
H |
哈氏合金 |
|||||||||
|
P |
Pt鉑 |
|||||||||
|
N |
Ni鎳 |
|||||||||
|
輸出方式 |
0 |
無輸出 |
||||||||
|
1 |
4-20mA/1-5KHz |
|||||||||
|
2 |
4-20mA |
|||||||||
|
襯里材料 |
X |
橡膠 |
||||||||
|
F |
聚四氟乙烯 |
|||||||||
|
P |
聚乙烯 |
|||||||||
|
J |
聚氨酯橡膠 |
|||||||||
|
就地顯示 |
0 |
無就地顯示 |
||||||||
|
1 |
就地顯示 |
|||||||||
|
通訊方式 |
0 |
無通訊 |
||||||||
|
1 |
RS485 |
|||||||||
|
2 |
RS232 |
|||||||||
|
3 |
Mobdus |
|||||||||
|
4 |
Hart |
|||||||||
|
接地 |
0 |
無接地環 |
||||||||
|
1 |
有接地環 |
|||||||||
|
2 |
有接地電極 |
|||||||||
|
上限流量 |
(n) |
上限流量(量程)m3/h |
||||||||
