1原黃化加液系統(計量罐加液系統)

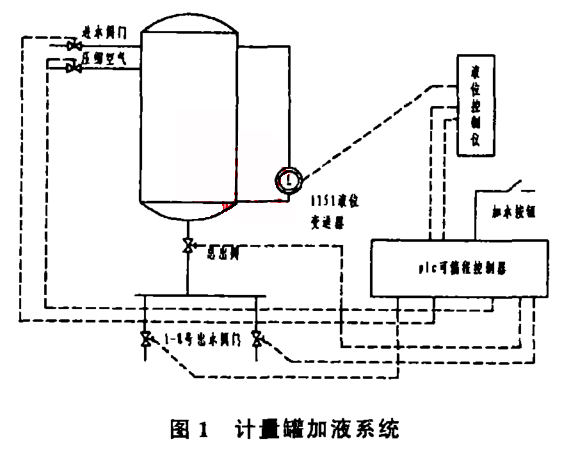

        在堿纖維素黃化過程，我公司長期以來一直采用計量罐對Cs:和溶解水的加人量進行計量。計量罐加液系統如圖I所示。

        加液過程:當計量罐液位處于下限時，PLC控制上水電磁閥打開，水位逐漸上升，液位變送器將液位信號轉為4一20mA電流信號，顯示在液位控制儀上，到達上限后，PLC收到控制儀輸出的上限信號，停止上水。加水時，出水電磁閥打開，壓縮空氣電磁閥打開，水位開始下降，降至下限后，液位控制儀輸出下限信號，PLC控制關閉出水電磁閥和壓縮空氣電磁閥，停止加水，并打開上水電磁閥上水直至上限。

        用計量罐加液系統存在以下缺點:

        ①上水時間長，上水加液動作較多，控制系統較復雜。

        ②變送器維護要求較高。我公司使用一部分復用水，水中含有大量粘膠，長期使用后變送器導壓部分易結膠皮，影響測量精度，需經常拆卸維護變送器。

        ③上水閥門易泄漏，造成溢水，并造成變送器負壓側進水，影響使用。

    ④罐體易受腐蝕，長期運行會因銹蝕而戶生鐵雜質。

    ⑤占地面積大，價格較高。我公司共11只計量罐，占地近13 m2，加上分支管道占用面積很大。

    ⑥需使用壓縮空氣。



2改造后的黃化加液系統(電磁流量計加液系統}

        針對計量罐加液系統存在的缺點，我們一直在尋找新的計量技術來代替計量罐計量系統。考慮到使用流量方式來控制加液量，，我們采用轉子流量計配合電子計數器進行了計量試驗，試驗數據表明用流量計來控制液體加人量是可行的。

        我們選用電磁流量計替代計量罐對黃化加液系統進行了改造，取得很好效果。電磁流量計的測量原理是根據法拉第電磁感應定律，當導電物體在磁場中作切割磁力線運動時，會產生感生電動勢，計算這個感生電動勢的公式如下:

            E=KBDV

    式中:E一感生電動勢，V

      K一系數

      B一磁感應強度，T

      D--測量管內徑，m

      V一平均流速，m/s

        電磁流量計有如下優點:



        ①測量管內沒有收縮或突出的部件，所以不會造成壓力損失。

        ②由于信號是在整個充滿磁場的區域形成的，并以管道截面上的平均值形式出現，因此在傳感器的上游，只相應地需要較短的前置直管段。直管段長度是從電極軸線起算，5倍于測量管內徑(5xDN)即可。

        ③只有測量管襯里和電極與液體接觸，因此只要選用合適的襯里和電極材料，便可測量各種腐損性強的介質。

        ④感生電動勢與平均流速成精確的正比關系。

        ⑤流量測量與液體的流速分布及液體的其它物理性質無關。

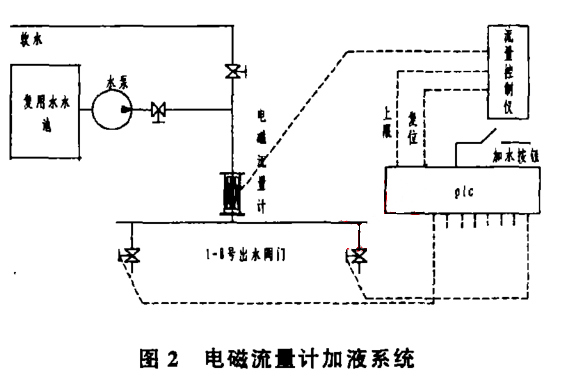

        改造后的黃化加液系統如圖2

        當按下加水按鈕后，PLC控制出水電磁閥打開，流量計開始測量瞬時流量，并將測量值送至流量累計控制儀，二次控制儀在精確累積到上限值后輸出上限報警信號，PLC收到信號后會停止出水電磁閥，加液停止。PLC同時會輸出復位信號，將二次控制儀的流量累計值清零，加液完成，準備下次程序。



3   電磁流量計黃化加液系統應用效果

        現在我公司所有黃化機都使用了電磁流量計加液系統，電磁流量計是上海光華·愛而美特公司生產的M F200型。采用電磁流量計加液系統后，系統運行穩定可靠。該系統的使用優點是:



        ①計量精確，無泄漏。流量計整機最大測量誤差為0.2一1.0%，實際使用中最大誤差不超0.5%，能夠保證制膠質量。

        ②系統流阻小，維護費用低。無機械部件和導壓部件，不易堵塞失靈。使用中基本無流阻，無需壓縮空氣。維修簡便。’

        ③占地面積小，原11只計量罐現只保留了1只，作為補水用，節約了大量空間。

        ④資金投人少。電磁流量計使用壽命長，中長期使用效益好。



4   電磁流量計在使用中要注意的問題

        ①要注意傳感器的安裝，傳感器可安裝在運行管道的任何位置，優先選用垂直安裝。在水平安裝或傾斜安裝時，兩電極軸線盡可能處于水平位置。要求傳感器的測量管內充滿介質，以保障儀表有效工作。

        ②測量管內液體流動方向應與傳感器上箭頭方向一致，否則相反的流動方向產生相反的極性。

        ③不應有磁性物質靠近傳感器，傳感器應遠離強電磁場。因?yàn)檫@些會影響傳感器的磁場或信號電壓。

        ④傳感器上游直管不小于5xDN、下游直管不小于2 x DN(均從電極軸線處測量)，否則易出現渦流干擾，影響測量精度。

        ⑤注意接地。測量精度取決于傳感器的接地效果。在電磁流量測量系統中被測介質起導電作用，接地必須保證測量不受任何外部干擾電壓，因此傳感器的接地必須接至一個獨立接地點，其它電氣設備不應接到這一地線上。測量地線同時起到傳感器的保護接地作用。它必須符合VDEO100規則或國家標準，接地電阻小于1000
