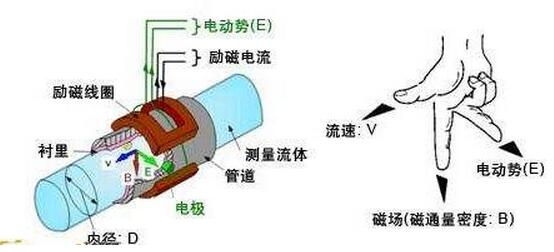

在多年的實際工作中，我們認為電磁流量計具有可靠性好以及精確度高的優點。因此，選用了很多電磁流量計作為流量計量的儀表。電磁流量計的測量原理是法拉第電磁感應定律，指的是當導體通過磁場時會在導體內部產生電勢。



感應電勢 E 為：

        E=KBVD

        式中：K—— — 儀表常數；

        B—— — 磁感應強度；

        V—— — 測量管截面內的平均流速；

        D—— — 測量管的內徑。

        這種測量原理可應用于具有導電性的液體，該流體流入磁場垂直于流體方向的管道。在流體中感應生成的電勢可利用對稱分布的兩個電極進行測量。感生的信號電壓被轉換成輸出信號，顯示出流量值。電磁流量計有下列特點：

        （1）無可動部件，可靠性高，長期穩定性好。

        （2）測量精度不受被測介質的壓力﹑密度和粘度等物理參數變化的影響。

        （3）傳感器幾乎無壓力損失，能量損耗極低。

        （4）具有自診斷功能。

        （5）有 4～20mA 電流輸出信號，頻率/脈沖輸出信號。



1 選 型

        流量儀表的測量最重要的就是長期工作的穩定性和可靠性。長期使用應選擇質量可靠、技術性能穩定、抗干擾能力強、智能化、高精度以及對溫度變化不敏感的流量計。



        要想用好電磁流量計，首先應該對其基本原理有所了解，根據測量目的、測量對象和測量環境的要求，考慮所要裝表的管道位置和周圍環境是否能滿足要求，再決定電磁流量計的選型。



        如果被測對象和客觀條件好，則各種檔次的電磁流量計基本都可正常運行；如果被測對象和客觀條件不太好，則技術質量檔次低的儀表不能正常運行，而技術質量檔次高的儀表卻有可能正常運行；如果當被測對象和客觀環境很差的情況下，則任何檔次的電磁流量計都可能無法正常計量。



        各種不同廠家或同一廠家不同型號的電磁流量計確實在水平和質量上有差異，在使用時應該有所選擇。



經過多年的實踐工作，筆者認為具體的選型有以下幾點要注意：

        （1）選擇設計理念、制作工藝先進及售后服務好的流量計品牌，符合EMC 要求，可靠性好。

        （2）電極選刮刀式的。在流量計的運行中定期可用手動機械清垢，附件刮清電極表面沾污物，否則電極上有污物后電磁流量計的信號不穩定。

        （3）對供水企業，若水質好，水中無雜質無腐蝕，則襯里選擇氯丁橡膠，反之選四氟。

        （4）要選接地環。雜散電流對電磁流量計會有干擾，所以要做好接地。

        （5）防水等級選 IP68。IP68 的防護等級為潛水型，可以在水中工作，對潮濕等不良環境的適應性強。



2 安裝和使用要求

        （1）安裝點應充分遠離高壓電和變頻器等干擾源，避免磁場干擾。

        （2）避免流量計受到陽光直射、雨淋等情況。

        （3）安裝環境無過高溫度和濕度（流量計適宜的環境溫度是-20～+45℃，相對濕度是 5～85%），無過多灰塵和其它污染物。

        （4）安裝接地環。接地是解決電磁干擾影響的一個很有效的措施。

        （5）安裝的管道避免振動，振動是造成流量計故障很重要的原因。

        （6）計量井的空間便于流量計的安裝和維護操作。要求流量計左右兩端距井壁均不少于 0.5m，管道兩側距井壁均不少于 0.5m，管道底與井底距離不少于 0.2m。



3 管理維護

        （1）流量計由計量部門統一管理維護。未經計量部門同意，任何人不得私自操作流量計。

        （2）計量人員應定期巡視檢查流量計的運行情況，并做好記錄。各水廠值班人員發現流量計顯示儀表失靈，精度下降，或出現其它故障以致不能正常計量時，應及時報計量部門進行處理。

        （3）計量人員定期學習培訓，提高技術水平。有專人負責計量技術檔案的收集整理工作，包括各種產品說明書及原始數據。

         經過多年的工作實踐，筆者深深感到，每一項技術工作都是十分重要的，做好上道工序就為下道工序打好了基礎，緊密銜接，環環相扣。



總之，理論聯系實際，合理選型并且正確安裝使用維護電磁流量計，就能避免或減少故障的發生，對生產經營過程實現優化管理與調度都有重大意義。
