您現在的位置 > 首頁 > 顯示儀表 > 四通道顯示調節儀 |

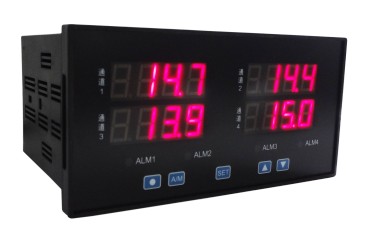

slk－404四通道顯示調節儀
|
適用范圍：
slk－404四通道顯示調節儀與各類傳感器、變送器配合使用，可同進對多路溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集及通訊。
功能特點：
slk－404四通道顯示調節儀具有自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高
良好的軟件平臺，具備二次開發能力，以滿足特殊的功能要求
先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升能非常方便 主要技術指標：
基本誤差：0.5%FS或0.2%FS± 1個字
分 辨 率：1/20000、14位A/D轉換器
顯示方式：四排四位LED數碼分別同時顯示
采樣周期：0.5S
報警輸出：每個通道可分別帶一個報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量AC220V/1A
變送輸出：每個通道可分別帶4～20 mA、0～10 mA、1～5V、0～5V隔離輸出
精 度：±0.1%FS，12位D/A
通訊輸出：接口方式—隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率—300～9600bps內部自由設定
饋電輸出：DC24V/50 mA
電 源：開關電源85～265VAC 功耗4W以下
外型尺寸： 80×160×125mm（豎式）
●型號說明
型譜 |
說明 |
slk-404 |
|
四通道顯示調節儀 |
外型尺寸 |
A |
|
橫式160×80×125mm |
A/S |
|
豎式80×160×125mm |
第一通道輸出方式 |
B1 |
|
繼電器報警輸出 |
X1 |
|
模擬量變送輸出 |
第二通道輸出方式 |
B2 |
|
繼電器報警輸出 |
|
X2 |
|
模擬量變送輸出 |
第三通道輸出方式 |
B3 |
|
繼電器報警輸出 |
X3 |
|
模擬量變送輸出 |
第四通道輸出方式 |
B4 |
|
繼電器報警輸出 |
X4 |
|
模擬量變送輸出 |
通訊輸出 |
P |
|
微型打印機 |
R |
|
串行通訊RS232 |
S |
|
串行通訊RS485 |
供電輸出 |
|
|
220VAC供電 |
W |
|
DC24V供電 |
第一通道輸入信號 |
1Sn |
|
見輸入類型表 |
第二通道輸入信號 |
2Sn |
|
見輸入類型表 |
第三通道輸入信號 |
3Sn |
|
見輸入類型表 |
第四通道輸入信號 |
4Sn |
見輸入類型表 |
輸入信號類型表：
參數提示符 |
輸入信號內容 |
參數提示符 |
輸入信號內容 |
tc-k |
K型 |
rtd |
遠傳電阻0~400Ω |
tc-s |
S |
bA1 |
BA1 |
tc-e |
E |
bA2 |
BA2 |
tc-b |
B |
0~50 |
0~50mV |
tc-t |
T |
0~5V |
0~5V |
Tc-n |
N |
1~5V |
1~5V |
tc-j |
J |
0~20 |
0~20mA |
P100 |
Pt100 |
0~10 |
0~10 mA |
C100 |
Cu100 |
4~20 |
4~20 mA |
Cu50 |
Cu50 |
|
|
型號舉例：slk-40B1B2X3X4V24_4-20 slk-404四通道顯示調節儀，四通道輸入信號均為4～20mA ，第一、第二通道分別帶1個報警控制輸出，第三、第四通道帶模擬量變送輸出，帶DC24V饋電輸出，供電電源200VAC。 |
|
