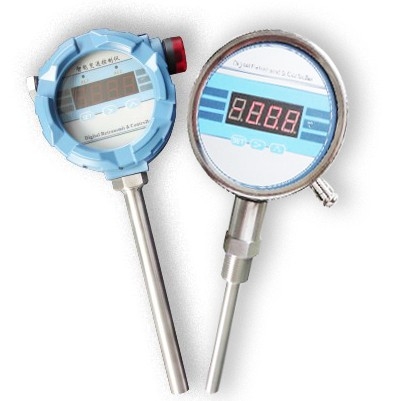

數顯一體化溫度變送控制器
|
|
slkWK系列數顯一體化溫度變送控制器又稱溫度開關、溫度控制器，是集成了溫度測量顯示，模擬量變送輸出以及報警輸出為一體的產品,可以與閃光報警器配合使用在現場控制點起警示報警作用，也可以控制電器類的開與關。現場溫度顯示控制儀產品是熱電阻溫度傳感器與智能測控儀產品的集中表現，具有測量精度高、結構緊湊、功能齊全、外形美觀等特點，完全替代電接點雙金屬溫度計、電接點壓力式溫度計，產品有普通型和隔爆型。適合工業自動化控制等場合對溫度的測量與控制。儀表工作電源采用直流24V或交流220V,使用極其方便，可適用于供暖、供水、化工、水處理、新能源等行業。
一、技術指標
傳感器：PT100 -200~+200℃ -50~+200℃ 0~500℃等量程范圍可選
測量精度：轉換器精度：0.5%FS±1 傳感器精度：A級
工作電源：AC85～260V/DC24V±2V
電流輸出：4~20mA
控制輸出：2路或者4路繼電器常開、常閉觸點輸出 觸點容量：AC220V 3A
整機功耗：小于3W
采樣速率：3次/秒
溫度漂移：≤0.02%FS/℃（典型值100ppm/℃）
顯示范圍：-1999～9999 4位0.56英寸紅色數碼管顯示
超限顯示：“EEEE”
使用環境：溫度-40～+65℃；濕度≤85%RH
材質：
1、轉換器：
a)表殼材質不銹鋼304 表盤直徑100
b)隔爆鑄鋁表頭EXdiiBT4（可在表頭上安裝普通/隔爆型閃光報警器）
2、傳感器：
材質：304、316、304襯四氟
安裝方式：
1、螺紋安裝M27*2 M20*1.5或其它規格
2、法蘭安裝 DN25或其它規格
二、產品選型
型號 |
類別 |
感溫
元件 |
表頭
材質 |
功能
（多選） |
供電
電源 |
安裝
方式 |
保護管直徑 |
內芯
結構 |
保護管
材質 |
說 明 |
slkWK |
|
|
|
|
|
|
|
|
|
數顯一體化溫度變送控制器 |
|
Z |
|
|
|
|
|
|
|
|
熱電阻 |
|
P |
|
|
|
|
|
|
|
鉑 {Pt100} |
|
A |
|
|
|
|
|
|
不銹鋼 |
B |
|
|
|
|
|
|
鑄鋁 隔爆型 |
|
K2 |
|
|
|
|
|
上下限報警 |
K4 |
|
|
|
|
|
四限報警 |
I |
|
|
|
|
|
4~20mA電流信號輸出 |
J |
|
|
|
|
|
帶報警閃光燈（鑄鋁） |
|
|
|
|
|
|
缺省為AC220V |
W |
|
|
|
|
DC24V直流 |
|
1 |
|
|
|
無固定裝置 |
2 |
|
|
|
固定螺紋 |
4 |
|
|
|
固定法蘭 |
T |
|
|
|
其它安裝固定方式 |
|
0 |
|
|
Ф16 |
1 |
|
|
Ф12 |
3 |
|
|
Ф3 |
4 |
|
|
Ф4 |
5 |
|
|
Ф5 |
6 |
|
|
Ф6 |
T |
|
|
客戶指定 |
|
無 |
|
普通元件 |
K |
|
鎧裝元件 |
|
|
缺省為不銹鋼304 |
F |
防腐型材質316 |
F4 |
不銹鋼材質外襯PTFE |
N |
耐磨型 |
slkWK |
Z |
P |
B |
K2JI |
W |
2 |
0 |
K |
F |
典型型號選型 |
三、訂購參數
訂購數顯一體化溫度變送控制器需要知道如下參數：
1、測量的介質
2、溫度范圍
3、工作壓力
4、探頭的插深
5、探頭的連接形式及尺寸
6、供電電源
7、報警控制點數
8、表頭與傳感器的連接形式：可以分體式引線連接
|
|
