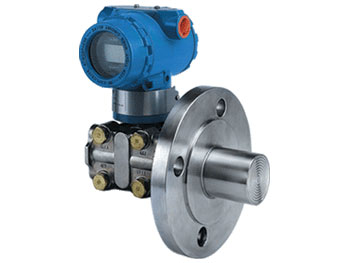

slk1151/3351LT法蘭式液位變送器
|
| slk-1151/3351LT法蘭式液位變送器的安裝法蘭標準按ADSI，法蘭有3〞、4〞規格，法蘭等級為150LB(2.5MPa)、300LB。 |
| 如用戶采用GB9116-88S標準，則DN=80、100、PN=2MPa請注 |
| 明。 |
| |
| ●測量范圍 |
| 差壓：0-6.2-690KPa |
| 靜壓：2.5MPa |
| ●法蘭式液位變送器選型表 |
| slk1151/3351LT |
法蘭式液位變送器(大工作壓力2.5MPa) |
| |
4 |
0-4～40KPa |
| 5 |
0-40～250KPa |
| 6 |
0-0.16～1.0MPa |
| |
代碼 |
輸出 |
| E |
非智能型（4-20mA輸出） |
| S |
智能式（HART協議） |
| |
代碼 |
公稱直徑尺寸(mm) |
插入筒長度(mm) |
高壓側隔膜片材料 |
| A0 |
80 |
平 |
316LSST |
| A2 |
80 |
50 |
316LSST |
| A4 |
80 |
100 |
316LSST |
| A6 |
80 |
150 |
316LSST |
| B0 |
100 |
平 |
316LSST |
| B2 |
100 |
50 |
316LSST |
| B4 |
100 |
100 |
316LSST |
| B6 |
100 |
150 |
316LSST |
| C0 |
80 |
平 |
哈氏C-276 |
| C2 |
80 |
50 |
哈氏C-276 |
| C4 |
80 |
100 |
哈氏C-276 |
| C6 |
80 |
150 |
哈氏C-276 |
| D0 |
100 |
平 |
哈氏C-276 |
| D2 |
100 |
50 |
哈氏C-276 |
| D4 |
100 |
100 |
哈氏C-276 |
| D6 |
100 |
150 |
哈氏C-276 |
| E0 |
80 |
平 |
鉭 |
| F0 |
100 |
平 |
鉭 |
| |
代碼 |
安裝法蘭 |
|
| A |
3〞150lb |
碳鋼鍍鋅 |
| B |
4〞150lb |
| C |
3〞300lb |
| D |
?4〞300lb |
| |
代碼 |
結 構 材 料 |
| 法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
| 22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
| 23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
| 24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
| 25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
| 33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
| 35 |
哈氏合金C |
哈氏合金C |
鉭 |
| |
代碼 |
選項 |
| M1 |
0-100%線性指示表 |
| M2 |
LED數字顯示表 |
| M3 |
LCD顯示器 |
| C0 |
1/2-14NPT錐管內螺紋接頭 |
| C1 |
1/2-14NPT引壓接頭后部焊接引壓管Ф14 |
| C2 |
丁字形螺紋接頭M20×1.5 |
| d |
隔爆型dⅡBT4 |
| i |
本安型iaⅡCT6 |
|
|
|
