簡介說明：

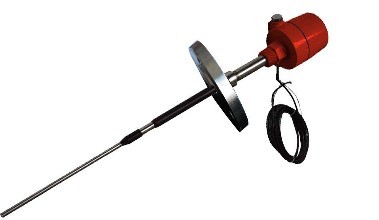

射頻導納液位計是使用射頻導納物位控制技術設計制作的一種新型物位測量?jī)x表。射頻導納測量技術，簡單的說就是使用高頻電流測量系統導納的方法。點位射頻導納技術與電容技術不同，它采用了三端技術，使得測量參量多樣化。射頻導納技術由于引入了除電容以外的測量參量，尤其是電阻參量，使得儀表測量信號信噪比提高，從而大幅度提高了儀表的分辨力、準確性和可靠性；測量參量的多樣性也有力地拓展了儀表的可靠應用領域。使得產品防掛料(傳感器粘附之物料稱為掛料)性能更好、工作更可靠、測量更準確、適用性更廣的物位控制技術。



測量原理 ：

射頻導納液位計是一種從電容式發展起來的，防掛料、更可靠、更準確、適用性更廣的新型液位控制技術，電容式液位計的升級。所謂射頻導納中 導納 的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分。電感性成分綜合而成，而射頻及無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與管壁及被測介質形成導納植液位變化時導納值相應變化，電路單元將測量導納值轉換成液位信號輸出，實現液位測量。

適用范圍及特點：



射頻導納物位計采用先進的射頻導納技術，克服了電容式物位開關不能消除導電掛料影響的缺陷。具有如下特點：

1、通用性強：適用于各種場合，可檢測顆粒、飛灰、導電、非導電液體、粘稠物料；

2、抗粘附電路：先進的抗粘附電路設計，可以消除物料的粘附而產生虛假錯誤信號；

3、失電保護模式：低位或高位故障報警。現場可調。

該物位儀表運行可靠，各項技術指標均達到國際同類產品水平，廣泛適用于液體、漿體、粉塵、料位以及兩種液體界位的報警與控制。此外，產品增加了現場工作狀態指示，是一種性?xún)r(jià)比極高、穩定可靠的物位開關。



射頻導納液位計技術參數及指標：

1、量 程：剛性探桿0-125mm至0-3000mm；柔性探纜0-0.125m至0-8m；

2、使用溫度：電子部件 -40℃至85℃；探 頭 -200(或-55)℃至230℃；

3、供 電：13-35VDC；

4、輸 出：二線制4-20mA 或20-4mA, 現場設定；

5、最小輸出電流：3.6mA；

6、最大輸出電流：28mA；

7、負 載：RL=(VS-7.5)/0.02Ω(24V 供電時，為825Ω)；

8、防 爆：本質安全ExiaIICT6, 關聯設備EKZ231B；隔離防爆 ExdIIBT4；

9、外殼防護等級：IP65；

10、過程接口：3/4”NPT，316 不銹鋼螺紋，GB9116-88 帶聚四氟氣密墊的碳鋼法蘭；

11、電氣接口：M20×1.5 一個；

12、絕緣電阻：≥50MΩ；

13、液晶顯示器：精度0.2%,顯示0-1999,顯示單位為mm、cm、m，壓降5V，使用溫度-10 至80℃；

14、外殼材質：低銅鋁合金壓鑄，噴環氧樹脂；

15、精 度：± 0.5%FS；

16、探 頭： 探頭類型 使用溫度 額定壓力；

a、聚四氟纜式 -200 至230℃ 3.5 或50MPa；

b、316 不銹鋼桿 -200 至230℃ 3.5 或50MPa；

c、聚四氟桿 -55 至230℃ 3.5 或7MPa。



射頻導納液位計典型應用：

導電絕緣液漿體：化工、油田、造紙、制藥、水及污水處理。

粉末、灰、粉：電廠、冶金、水泥、化工；顆粒、碎煤、糧食：電廠、冶金、糧食、化工、界面(油水界面)各種不同類型的兩種液體界面：油田、化工、石化。
