實際中，出于工藝的要求，在電磁流量計的上游往往需要安裝一些阻流件如彎頭、漸縮管、漸擴管、閥門等，由于這些阻流件的存在，會引起流動的畸變、二次流或漩渦流。破壞了原有充分發展的流速分布狀況，要讓流體恢復其軸對稱的流速分布，需要一定長度的直管段。

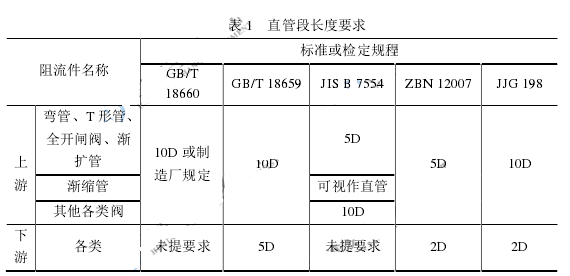

        為了保證達到 0.5 級精度等級儀表的要求，不同的標準或檢定規程對上游直管段的要求也不一樣，如表 1 所示。

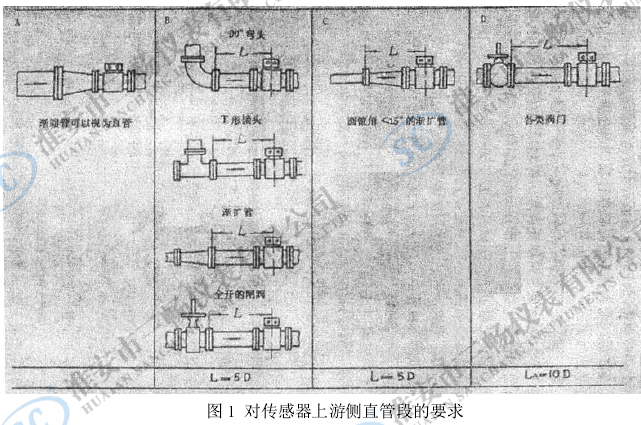

        1975 年日本制訂的標準 JIS Z 8764《電磁流量計流量測量方法》規定如圖 1 所示。這一規定在當時國際上處于領先地位，不僅規定了具體要求，并在標準附件《解說》（相當于國內的編制說明）提供了前置擾流件單彎管、平面雙彎管、立體雙彎管、閘閥/蝶閥不同開度的影響量曲線圖。



        1980 年頒發的英國 BS 5792《電磁流量計的規范》對各擾流件無具體規定，僅原則規定流體在流量傳感器內應是充分發展和無旋轉的流動，規定在做實驗時不分圓錐角是否小于 15°，漸擴管均應如圖 1B 所示連接，比 JIS Z 8764 規定嚴格。



        20 世紀 90 年代中期，國內蔡武昌先生等人擴展開發口徑大于 2m 的儀表，在2m 管徑的流量標準裝置上裝漸擴管，直接連接到 2.2m 以上儀表，待延伸到2.6m

儀表時，出現重復性差的現象。為分析校驗大口徑電磁流量計重復性差的原因，將漸擴管直接接在電磁流量傳感器進口端進行實驗，發現這對流量測量值影響相當大。最后通過實驗數據分析發現圓錐角接近 15°的漸擴管直接連接電磁流量傳感器進口端，會產生 10%左右測量值的影響量，且重復性很差。在漸擴管與傳感器之間加接一段長度 L=1DN 短管后，影響量可減小到 5%左右，增加 L 影響量必將繼續減小。此外，通過實驗還發現漸縮管直接連接電磁流量傳感器，對流量測量值影響極小。



        此外，實踐經驗表明，當電磁流量計安裝在彎頭、閘閥下游的前置直管段長度不足時，依據兩電極權重函數分布規律，電磁流量計安裝時可以采用電極軸線與彎管  閘閥等軸線成 45°傾斜安裝，避開電極附近的速度敏感區的安裝辦法，以減小速度不對稱引起的附加誤差。
