管道式電磁流量計在93%濃硫酸中的應用

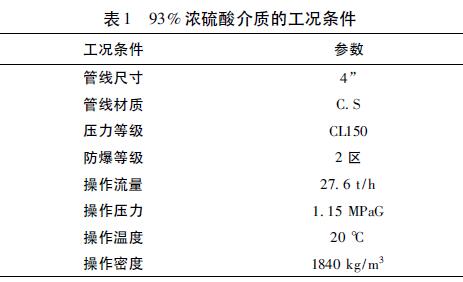

工況條件如表1 所示。

         選型情況: 首先，根據管線尺寸、操作流量和操作密度值，可算出操作情況下的流速為: 0. 53 m/s。這個值比較小，至少要縮徑至流速值為1m/s 以上，試選用DN65 的流量計，可算出流速為: 1. 26 m/s，這個值合適，故通徑縮二檔選用DN65檔。由于管徑不大，管道敷設位置也不特殊，故選用一體型管道式電磁流量計。根據介質的腐蝕性和操作溫度，可選擇電極材質為哈氏合金B(yǎng)，襯里材質為PTFE。

5. 2 探頭式電磁流量計在高含鹽廢水中的應用

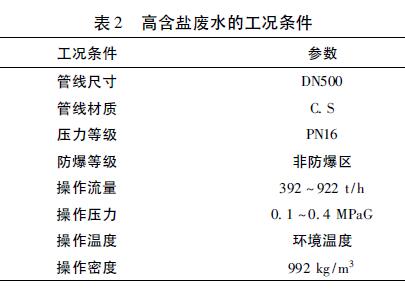

工況條件如表2 所示。

         選型情況: 根據管線尺寸、操作流量和操作密度值，可算出操作情況下的最小流速為: 0. 56 m/s，最大流速為: 1. 32 m/s。由于最小流速運行的情況很少，這個流速范圍基本能滿足電磁流量計的測量范圍要求。由于管徑較大，考慮到費用問題，選用探頭式電磁流量計。由于流量計要安裝在室外儀表井內管道上，故選用潛水分離型( IP68) 電磁流量計，專用連接電纜10 m，變送器安裝在地面1. 4 m 高的2”管上。根據介質的腐蝕性和操作溫度，可選擇儀表本體材質為304SS，電極材質為316LSS，襯里材質為PTFE。

6 結論
      電磁流量計因其獨特的優點，在石化行業得到了廣泛的應用。設計選型時需要考慮的因素，除了上面介紹的主要因素，還有儀表的防爆等級、防護等級，工藝連接法蘭標準、壓力等級、供電電壓、儀表精度等。另外，做好現場安裝和現場接地也是提高電磁流量計準確性和穩定性的重要因素。
