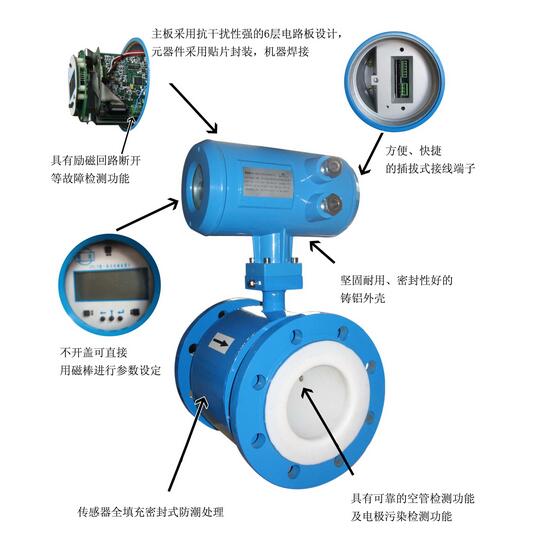

電磁流量計是應用電磁感應原理，根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的種儀器。 電磁流量計的結構主要由磁路系統、測量導管、電、外殼、襯里和轉換器等部分組成。
1、磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用 磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體化，使正電被負離子包圍，負電被正離子包圍，即電的化現象，并導致兩電之間內阻增大，因而嚴重響儀表正常工作。當管道直徑較大時， 磁鐵相應也很大，笨重且不經濟，所以電磁流量計般采用交變磁場，且是50HZ工頻電源激勵產生的。
2、測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、強度塑料、鋁等。
3、電：其作用是引出和被測量成正比的感應電勢信號。電般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而響測量精度。
4、外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
5、襯里：在測量導管的內側及法蘭密封面上，有層完整的電 緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被屬測量導管管壁短路。襯里材料多為耐腐蝕、耐溫、耐磨的聚四氟乙烯塑料、陶瓷等。
6、轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的響很大，轉換器的作用就是將感應電勢信號放大并轉換成統的標準信號并抑制主要的干擾信號。其任務是把電檢測到的感應電勢信號Ex經放大轉換成統的標準直流信號。
