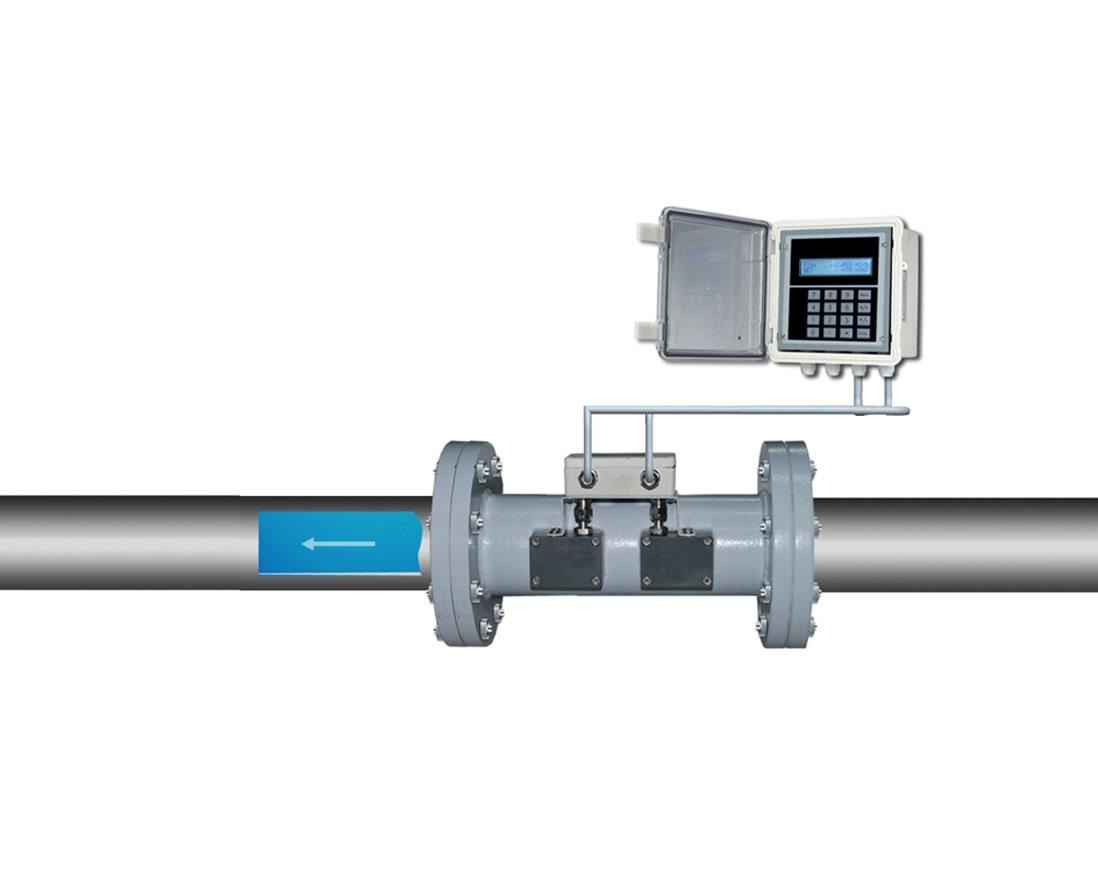

固定式超聲波流量計
發布日期：2018-06-16 22:06
固定式超聲波流量計為時差式超聲波流量計。采用我們自主研發的TGA時間測量算法，TGA是我司研究超聲波時間測量算法并參考現有各種TDC算法，最終成功研發實現的一種高速、高精度測量的過程時間測量算法。TGA 算法復雜，運算量很大，以至于我們需要應用了一顆獨立的40萬門陣列的高性能FPGA芯片與門實現TGA算法，才能保證高速、高精度的測量。
主機：
TGA 測量技術極大的提升了SWU901超聲波流量計 的采樣率，測量速率每秒可以大于 300次。對比其他 品牉產品在對測量管徑內的氣泡耐受率上有很大的提升。 最高可以耐受連續5秒的連續氣泡。
信號強度增加，對各種水垢，管內生銹以及管內內襯有更大的穿透力。最大可以 承受的水泥內村18 mm。配合加強版的傳感器，外夾式傳感器的測量范圍（實際應用）可以達到 2000 mm。
傳感器：
傳感器有外貼式和插入式傳感器兩個選擇，傳感器采用我們特有生產制造工藝及配對技術，零點范圍可以控制在0.03m/s 內。
每一對傳感器靜態之間的時差＜2 納秒，從而有效保證測量的時差的真實性。外夾式傳感器安裝簡便，靈活性強。在安裝過程中，丌需要停機停水。尤其對于強酸強堿的測量介質，只需要夾持安裝在管壁外側就可以獲得精準的流量。
測量原理
•利用傳感器發出的超聲波在流動著的流體中的傳播，順流方向聲波傳播速度會增大，逆流方向則減小，在同一傳播距離就有丌同的傳輸時間，根據傳輸時間之差不被測流體流速之間的關系測出流體的流速。
•流體的流速在管內的丌同位置是丌同的，其管中央的流速要比靠近管壁的流速快。流體在管道中的流速分布可以用流速截面分布圖表示。通過對流量計的設置，并考慮流速的截面分布影響，從而可以計算出平均流速，再根據管道的截面積得出流體的體積流量。
產品介紹
•時差式超聲波流量計。采用我們自主研發的TGA時間測量算法。
什么是TGA ？
TGA是我司研究超聲波時間測量算法并參考現有各種TDC算法，最終成功研發實現的一種高速、高精度測量的過程時間測量算法。TGA算法復雜，運算量很大，以至于我們需要應用了一顆獨立的40萬門陣列的高性能FPGA芯片與門實現TGA算法，才能保證高速、高精度的測量。
|
