分體式超聲波液位計
發布日期：2017-12-12 15:53
超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中，超聲波脈沖由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，由接收電路，濾波電路，包絡電路，轉換成處理器可識別的電信號，處理器記錄下超聲波發射和接收之間的時間，從而計算出傳感器到被測物體的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
分體式超聲波液位計可采用二線制、三線制或四線制技術，二線制為：供電與信號輸出共用；三線制為：供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；四線制為：當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
1.信號輸出 4-20mA或RS485
2.供電電壓 AC220V或DC24V
3.控 制 4路繼電器(2個上控，2個下控)
4.量 程 5、10、15、20米
5.精 度 ±0.25%（滿量程）
6.分辨率 1mm
7.盲區(死區) 0.2~0.6米
8.顯示類型 LCD 16x2,背光
9.顯示模式 液位，距離（空高）
10.過程溫度 -20℃~80℃
11.防護等級 IP67
一、產品概述
分體超聲波液位計包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。
分體超聲波液位計可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
二、技術參數
結 構 分體型 型 號 JSWS-WY
1mm 量 程 0~15米（根據是測量程選定）
模擬輸出 4～20mA 測量精度 0.3%(標準條件下)
供 電 DC24V/AC220V，防雷裝置內置 顯 示 自帶LCD顯示兩個液位和液位差值
防護等級 IP65 環境溫度 -20～+60℃；
壓力 四個大氣壓以下 盲區 0.25~0.6m
三、儀表安裝尺寸

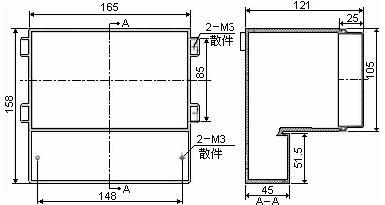

3.1儀表外形尺寸
 3.2 探頭外形尺寸（探頭尺寸會根據量程的不同而有所改變，若有不同會預先告知）
四、儀表特點
1、電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
2、專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
3、我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。
4、 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
5、儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
六、選型需要知道的參數 超聲波液位計
1.被測量的介質類型(液體還是固體，具體名稱：清水、污水、泥漿、汽油、柴油、甲苯、二氧化硫等)如果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物；如果是固體：是否有粉塵。
2.介質的最低～最高溫度，最低～最大壓力。
3.介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。
4.是否需要防爆,防腐.
5.測量范圍是幾米，要求盲區是多少。
6.工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等
7.工作電壓：24VDC還是220VAC
8.輸出信號：4～20mA電流 485通信輸出 繼電器輸出
9.設備形式：分體式
七、為順應現代自動化控制的要求，本公司特研制開發了物位計監控軟件（屬客戶選配功能，費用另計）
技術參數：
傳感器參數：
基本參數
測量組成圖
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
