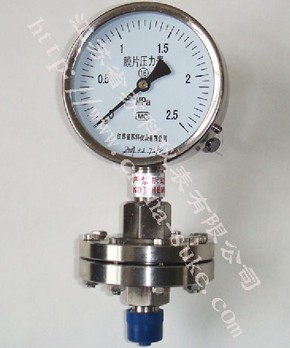

YPF系列膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。膜片壓力表耐腐蝕性能取決于膜片材料。 |
◆結構原理 |
膜片壓力表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。膜片壓力表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。
膜片壓力表的作用原理是基于彈性元件(測量系統上膜片)變形。膜片壓力表在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
|
◆主要技術指示 |
精確度等級：2.5
使用環境溫度：-40～+70℃；相對濕度不大于90%
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
工諄置：垂直安裝。
外殼防護等級：IP64 |
|
◆標度范圍、外形尺寸及重量 |
型號 |
標度范圍 |
承壓部
寸D1 |
表殼
外徑D |
重量kg |
YPF-100A |
0～0.6、0～0.1、0～0.16、0～0.25、0～0.4
0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0
-0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5
-0.1～0.9、-0.1～1.5、-0.1～2.4MPa |
φ85 |
φ100 |
1.6 |
YPF-100B
YPF-100B-F |
φ115 |
YPF-150A |
φ85 |
φ150 |
1.8 |
YPF-150B
YPF -150B-F |
φ115 |
YPF-100B
YPF-100B-F |
0～1.6、0～2.5、0～4、0～6、0～10、
0～16、0～25、0～40*
-1.6～0、-2.5～0、-4～0、-6～0、-10～0
-16～0、-25～0、-40～0*
-0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、
-8～8、-12～12、-20～20*kPa
|
φ160 |
φ100 |
2.9 |
YPF-150B
YPF-150B-F |
φ160 |
φ150 |
3.2 |
|
*0～40、-40～0、±20KPa規格承壓部尺寸D1為φ85 |
◆導壓系統及外殼等主要零件的材質 |
型號 |
名稱 |
導壓系統 |
表殼材料 |
膜片 |
法蘭接頭 |
密封墊圈 |
YPF-100A
150A |
膜片壓力表 |
Cr15Ni7Mo
(PH15-7Mo)
316H(≤25KPa) |
1Cr18Ni9 |
丁腈橡膠 |
鑄鋁 |
YPF-100B
150B |
不銹鋼膜片壓力表 |
聚四氟乙烯 |
1Cr18Ni9 |
YPF-100B-F
150B-F |
法蘭不銹鋼膜片壓力表 |
|
|
YPF-100A |
YPF-100B |
YPF-100B |
YPF-150A |
YPF-150B |
YPF-150B-F |
D |
φ100 |
φ110 |
φ110 |
φ150 |
φ160 |
φ160 |
H |
66 |
66 |
66 |
91 |
91 |
91 |
h |
32 |
32 |
36 |
32 |
32 |
36 |
|
| |
|
|
| |
