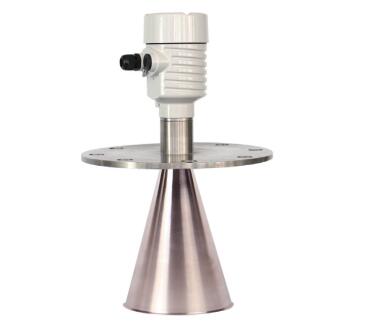

slkD53喇叭天線雷達物位計
簡介
slkD53喇叭天線雷達物位計傳感器是先進的雷達式物位測量儀表測量距離最大35米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4~20mA疊加HART信號。
slkD53喇叭天線雷達物位計參數
應 用：適應各種存儲容器或過程計量環境，液體、漿料、固體。比如：原油、輕油儲罐，原煤、粉煤倉位，揮發性液體儲罐，焦碳料位，漿料儲罐，固體顆粒。
測量范圍：35米
過程連接：法蘭
介質溫度：-40~200℃
過程壓力：-0.1~4Mpa
精 度：±10mm
頻率范圍：6GHz
防爆等級：Exb IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線)
喇叭天線雷達物位計特點
- 可以測量所有介電常數＞1.8的介質
- 測量范圍0-20m(可以擴展到35米)
- 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
- 4~20mA輸出或數字型信號輸出
- 分辨率1mm
- 不受噪音、蒸汽、粉塵、真空等于工況影響
- 不受介質密度、粘稠度和溫度的變化的影響
- 過程壓力可達4Mpa
- 過程溫度可達250℃
- 采用先進的非接觸式測量，采用極其穩定的材料制造

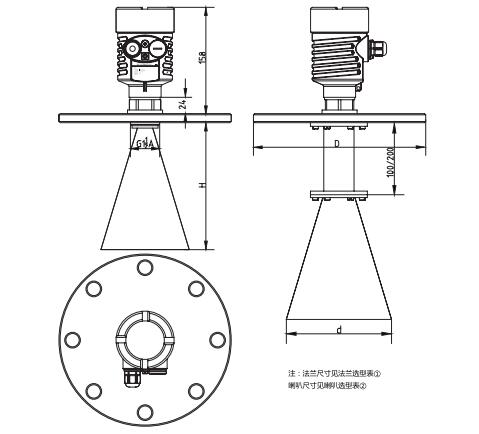

slkD53喇叭天線雷達物位計外型尺寸圖

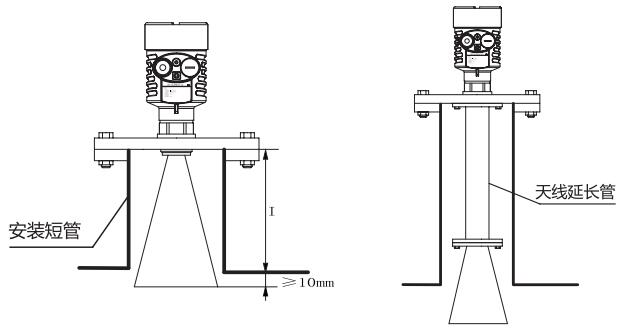

slkD53喇叭天線雷達物位計安裝
slkD53喇叭天線雷達物位計選型
| 單元 |
參數 |
防爆 |
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb) |
過程連接/材料 |
D不銹鋼法蘭DN150 PN16C型
E不銹鋼法蘭DN200 PN16C型
F不銹鋼法蘭DN250 PN16C型
Y特殊定制 |
天線型式/材料/ |
C喇叭天線146mm/不銹鋼304
B喇叭天線196mm/不銹鋼304
D喇叭天線242mm/不銹鋼304 |
天線延長管 |
1. 無
2. 200mm
3. 300mm
4. 400mm |
密封/過程溫度 |
P 普通密封/-40…100℃
G普通密封/-40…250℃帶散熱片 |
電子單元 |
3 (4~20)mA/（24）VDC/HART兩線制
4 (4~20)mA/（~24）VDC /HART四線制
5 (4~20)mA/（~220）V AC/HART四線制 |
外殼/防護等級 |
L 鋁/IP67
G 不銹鋼304/IP67 |
電纜進線 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
