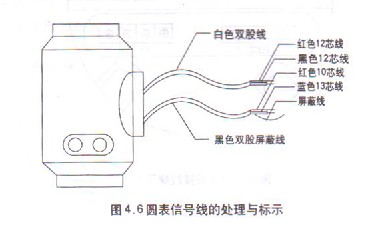

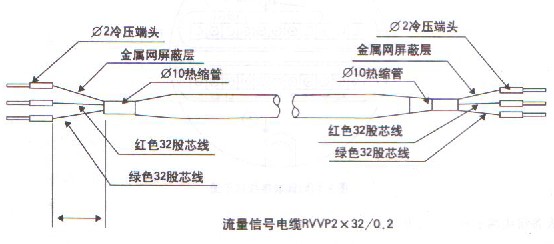

分體式電磁流量計轉換器與傳感器配套使用時，對被測流體電導率大于50μS/cm的情況，流量信號傳輸電纜可以使用型號為RVVP 2*32/0.2/ RVVP 3*32/0.2的聚氯乙烯護套金屬網屏蔽信號電纜。使用長度應不大于100m。信號線與傳感器配套出廠。信號線的處理可按圖4.4進行，圓表可按圖4.6進行。
分體式電磁流量計轉換器提供有等電位勵磁屏蔽信號輸出電壓，以降低電纜傳輸?shù)姆植茧娙輰?duì)流量信號測量的影響。當被測電導率小于50μS/cm或長距離傳輸時，可使用具有等電位屏蔽的雙芯雙重屏蔽信號電纜。例如：STT3200專用電纜或BTS型三重屏蔽信號電纜。
|
