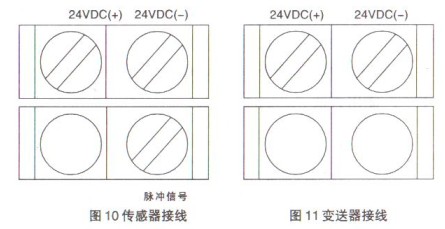

渦街流量計傳感篇三線制：電源、信號、電源地。采用三芯屏蔽電纜。屏蔽線在傳感器一端接外殼地。不得在二次儀表端接大地。三芯分別接電源、信號、（Ω）電源地。見圖10
變送器為兩線制：采用二芯電纜，渦街“+”、“-”端子分別接+24V及測試儀表信號輸入“+”端，信號“-”端與24VDC“-”端鏈接，該回路輸出4~20mA。見圖11
性能特點:
- 該板同時具有微功耗放大板和電流輸出功能。
- 能夠輸出與瀏覽量信號對應的4~20mA兩線制電流信號。
- 能夠同時顯示累計流量和瞬時流量。
- 五段非線性修正功能。
- 小信號切除功能。
- 阻尼時間自由設定。
- 采用先進的表面貼裝工藝，使整板的體積小，結構緊湊。
- 先進的全通用設計，使用與液體和氣體介質的各種口徑（20mm~30mm）。
- 先進的人性化設計，操作簡單易用。
10.先進的電路設計，量程比寬，無自激。
