金屬轉子流量計測蒸汽刻度換算與工藝 發布時間：2017-08-10

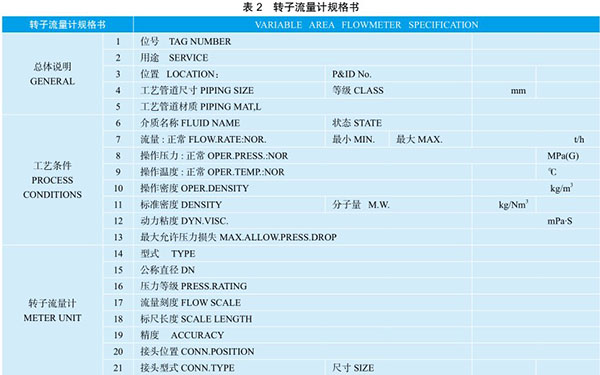

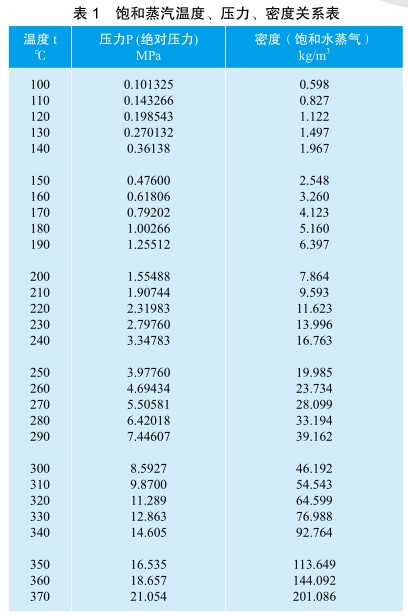

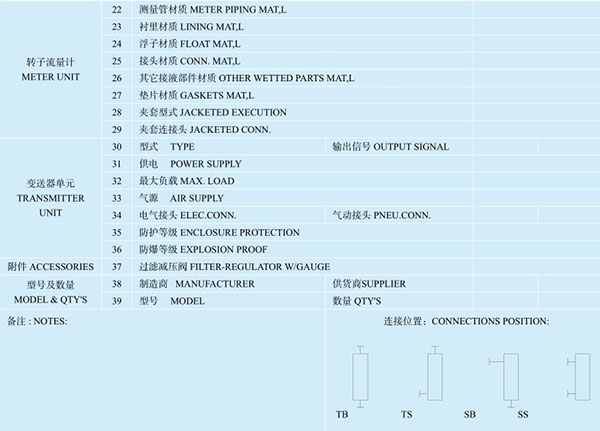

1 用金屬轉子流量計可測蒸汽流量 用金屬轉子流量計測液體、氣體流量是很常用的。但用金屬轉子流量計來測蒸汽流量卻很少用，實際上用金屬轉子流量計可測蒸汽流量。因為金屬轉子流量計由于是金屬外殼，故不易破碎。一般DN15~DN50，耐壓可達4.0MPa（40kg/m2）；DN80~DN250，耐壓可達1.6MPa（16kg/m2）。一般，就地型介質溫度可達-80~300℃；遠傳型介質溫度可達-40~150℃。其不銹鋼（304SS，316SS）浮子一般密度7.9t/m3，一般防護等級IP65，防爆有隔爆型（Exd），本安型（Exia），所以如果需要用金屬轉子流量計可測蒸汽，但應注意用玻璃轉子流量計不能測蒸汽。 2 金屬轉子流量計刻度換算 由于金屬轉子流量計刻度換算，測量液體，用水標定，要用被測液體密度換算；測量氣體，用標準狀態下空氣標定，故一定要用被測氣體標準狀態下的密度。而由于氣體密度操作狀態與標準狀態要溫壓補償。故氣體密度補償公式較復雜。但對于測蒸汽，可采用測液體的密度補償公式。在公式中，由于浮子密度遠大于蒸汽密度，故可將測液體的密度補償公式作變化如下： （1）選用蒸汽用金屬轉子流量計的計算公式（用測液體的金屬轉子流量計公式推導）： 式中：QW—蒸汽換算成水的流量值(m3/h)； ??? QS—蒸汽的質量流量值(kg/h)； ??? ρ—蒸汽的密度(kg/m3)。 舉例：飽和蒸汽： 壓力—1MPa（a）； 流量—QS=1t/h，(1000kg/h)。 查表格得蒸汽在壓力1MPa（a）時，其密度為5.05kg/m3，采用液體流量計換算成水的流量 在選用金屬轉子流量時，可采用上式選用水的金屬轉子流量計刻度值。將QW按最大流量值計算，并擴大納入金屬轉子流量計的規格。 （2）從液體金屬轉子流量計讀數計算蒸汽流量值計算公式，如果需要，在現場讀取測液體用金屬轉子流量計的讀數的數值后，可反算蒸汽流量值，其公式為： 3 工藝專業如何向自控專業提條件 (1)轉子流量計刻度換算實際是密度補償。對飽和蒸汽和過熱蒸汽要不同處理。在工程上，如果工藝專業向自控專業只提蒸汽壓力，不提溫度，則按飽和蒸汽考慮。因為飽和蒸汽的壓力和溫度有一一對應的關系。從資料可以查出其對應的密度。當然最好工藝專業要提出蒸汽的密度。對于飽和蒸汽的壓力、溫度和密度對應關系列于表1。 (2)如果工藝專業向自控專業提出的是過熱蒸汽，則需同時提出蒸汽的壓力、溫度、密度，因為同樣壓力下，過熱蒸汽密度比飽和蒸汽大。工藝專業必須提出過熱蒸汽的密度（如果工藝專業沒有提出密度，則自控專業一般可從過熱蒸汽的溫度、壓力及克拉普龍方程式來綜合考慮，去搞清楚密度）。 4 轉子流量計的規格書 轉子流量計因為方便、簡單，故應用較廣，但作為一個流量儀表，要考慮很多因素，用戶可根據各種情況要求填寫中英文對照的規格書（見表2）。
